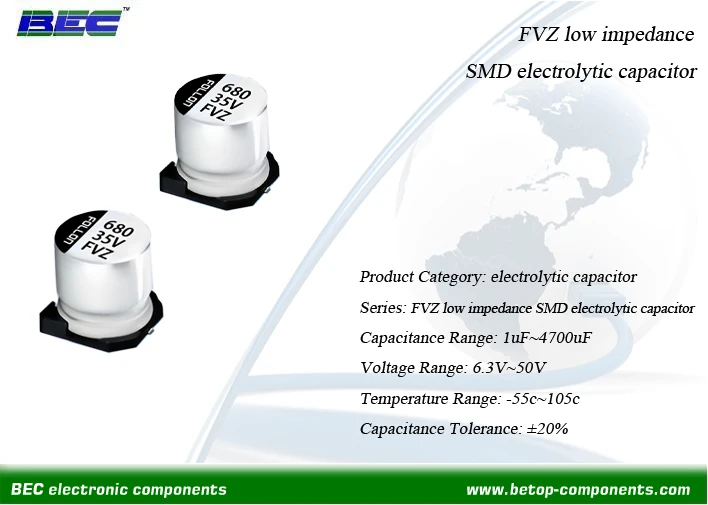

BEC が製造する FVZ 低インピーダンス SMD 電解コンデンサは、従来のスルーホール電解コンデンサの表面実装バージョンです。{0}{1}最新の表面実装技術アセンブリでプリント基板にリフローはんだ付けできるように設計されています。-電解コンデンサの核となる電気化学エネルギー-貯蔵構造（アノード、カソード、電解媒体、誘電体酸化物層）を保持していますが、直接 PCB 実装用の金属化端子を備えたコンパクトでフラットなパッケージを特徴とし、-スルーホール バリエーションのラジアルまたはアキシャル リードを排除しています。-このシリーズのコンデンサは、等価直列抵抗 (ESR) と等価直列インダクタンス (ESL) が非常に低く、最新のパワー エレクトロニクスにおける高周波、高リップル電流のアプリケーションに最適です。-
基本パラメータ
|
製品カテゴリー |
FVZ 低インピーダンス SMD 電解コンデンサ |
|
静電容量範囲 |
1UF～4700UF |
|
電圧範囲 |
6.3V~50V |
|
使用温度 |
-55度～105度 |
|
許容範囲 |
±20% |
|
証明書 |
RoHS、リーチ |
|
アプリケーション |
産業用エレクトロニクス、自動車産業、オーディオおよびビデオエレクトロニクス、照明システム |
特徴
非常に低い等価直列抵抗 (ESR)
標準範囲: 5 ～ 50 mΩ (標準の対 . 50-500 mΩ)
測定: 100 kHz、20 度で指定
温度依存性: ESRは低温で増加しますが、標準タイプよりも劇的ではありません。
周波数依存性: ESR は自己共振周波数まで低いままです-
等価直列インダクタンス (ESL) の低減
一般的な ESL: 1 ～ 5 nH (標準の . 5-20 nH と比較)
実現: 内部マルチタブ構造、最適化されたリードフレーム{0}}
自己共振周波数: 通常 200 KHz - 2 MHz
低インピーダンス SMD 電解は、ユニバーサル PCB 互換性を実現する標準 SMD 電解の業界標準の円筒形 SMD パッケージ（D×H、直径×高さ）を維持しており、低 ESR/ESL と高リップル電流をサポートするために若干の機械的最適化が施されています。{0}}円筒形のフォームファクタは事実上の標準です (長方形チップの低インピーダンスのバリエーションはニッチです)。
製造工程
当社の生産施設の一部
よくある質問
Q1: FVZ シリーズが「低インピーダンス」である理由は何ですか?
A1: 低インピーダンスとは、-等価直列抵抗 (ESR) が非常に低いことを指します。-標準タイプの 50～500 ミリオームと比較して、通常は 5～50 ミリオームです。これは次の方法で実現されます。
導電性ポリマー電解質（従来の液体の代わりに）
より多くの表面積を得るために深くエッチングされた陽極箔
電流経路の抵抗を低減するためのマルチタブの内部構造{0}}
全体に最適化された素材
Q2: 「低-ESR」と「低-インピーダンス」の違いは何ですか?
A2: これらの用語は多くの場合同じ意味で使用されますが、技術的には次のとおりです。
ESR は、特定の周波数 (通常は 100kHz) における抵抗成分にすぎません。
インピーダンス (Z) には ESR + 容量性リアクタンス + 誘導性リアクタンスが含まれます
低インピーダンス キャップは、周波数範囲全体で低インピーダンスになるように最適化されています。{0}
マーケティングでは、最高の性能のコンデンサとして「低インピーダンス」を使用することがよくあります。{0}
Q3: 温度安定性はどうですか?
A3: 標準の電解液よりもはるかに優れています。
温度によるESRの変化が少ない
広い動作範囲: -55 度から +105 度または +125 度まで
低温パフォーマンスの向上: -40 度でも機能
ポリマータイプは温度安定性が最も優れています
