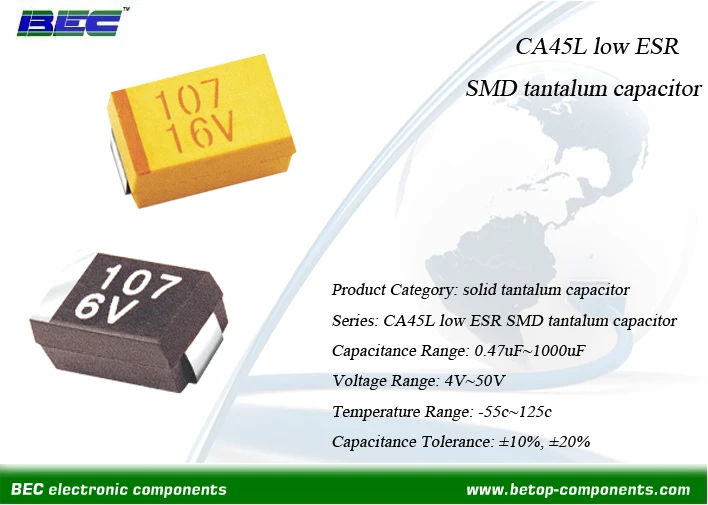

BEC が製造する CA45L 低 ESR (等価直列抵抗) SMD タンタル コンデンサは、最小限の内部抵抗で安定したエネルギー貯蔵を提供できるコンパクトな電子部品です。汎用 SMD タンタル コンデンサと比較して、このシリーズの製品は ESR が大幅に低いため、空間に制約のある高性能回路での高周波フィルタリング、デカップリング、電力供給に最適です。-従来のタンタル コンデンサよりも効率が高く、発熱が少ないです。 CA45L 低 ESR SMD タンタル コンデンサは、自動車、航空宇宙、医療業界での優れた選択肢です。電圧調整のための安定したエネルギーに使用される DC/DC コンバータにもよく見られます。
基本パラメータ
|
製品カテゴリー |
CA45L 低 ESR SMD タンタル コンデンサ |
|
静電容量範囲 |
0.47UF〜1000UF |
|
電圧範囲 |
4V~50V |
|
使用温度 |
-55度～125度 |
|
許容範囲 |
±5%, ±10%, ±20% |
|
証明書 |
RoHS、リーチ |
|
アプリケーション |
自動車産業、ポータブルエレクトロニクス、医療機器、電気通信、航空宇宙産業 |
特徴
低い等価直列抵抗 (ESR)
ESR 範囲: 通常はミリオーム (mΩ) レベル (120/100 KHz、25 度で 1 ～ 100mΩ) で、標準のタンタル コンデンサ (通常は数百 mΩ) よりもはるかに低く、低 ESR セラミック コンデンサに匹敵しますが、静電容量密度は高くなります。
高い静電容量密度
同じSMD実装面積のMLCCや電解コンデンサよりも単位体積あたりの静電容量がはるかに高く、たとえば0805サイズのSMDタンタルコンデンサは最大100μFを提供できますが、同じサイズのMLCCは最大10μFに達します。
高い信頼性
長寿命 (定格電圧および温度で 10,000 時間以上、定格電圧を下げた場合は最大 100,000 時間)。故障率の低下（FIT率）<100 at 25°C, per MIL-HDBK-217 grade).
湿気に対する耐性 (IPC/JEDEC の湿気感度レベル、MSL 3 または 1) – 予熱なし (MSL 1) または最小限の予熱 (MSL 3) でのリフローはんだ付けに適しています。-
製造工程
当社の生産施設の一部
よくある質問
Q1: はんだ付け後にコンデンサの ESR 値が増加するのはなぜですか?
A1: 過剰な熱ストレス (ウェーブはんだ付け、本来あるべきよりも長いリフロー ピーク温度、または複数回のリフロー パス) により、誘電体亀裂や終端損傷が発生します。リフローはんだ付けのみを使用し、メーカーの熱プロファイルに従ってください。
Q2: 低 ESR タンタル コンデンサがショートに失敗した最も考えられる原因は何ですか?
A2: おそらく短絡障害の 90% 以上は、電圧ディレーティング (定格電圧以上で動作) または電圧過渡現象 (電源レールのスパイク) の欠如が原因です。-。回路のピーク電圧を確認し、コンデンサに対して 30 ～ 50% の電圧ディレーティングを実装してください。
Q3: 低 ESR SMD タンタル コンデンサの主な用途は何ですか?
A3: 電源/DC-DC コンバーターのフィルタリング/デカップリング (スマートフォン、ラップトップ、産業用電源)。
電池式デバイス-（ウェアラブル、IoT センサー、ポータブル医療機器）
自動車エレクトロニクス (ADAS、インフォテインメント、パワートレイン)
産業オートメーション (PLC、モータードライブ、センサーモジュール)
ルーターやモデムなどの通信機器。
